分光密度儀內置多種顏色空間、色差公式和顏色指數，可同時滿足客戶印刷工藝過程對各種密度指標控制，也可以滿足對成品色度質量管控。我們以三恩時YD系列分光密度儀為例，一起來探究分光密度儀的色度功能和色度測量方法。

CIE色度功能

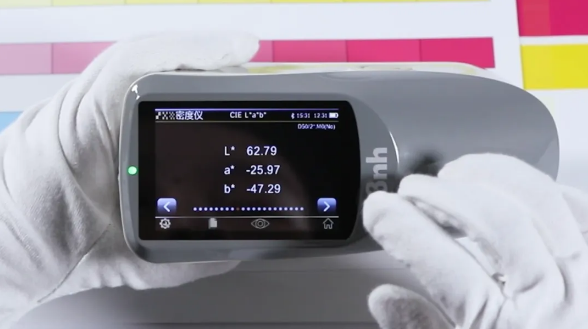

1.CIE L*a*b*

用途：基于人眼對顏色的感覺，其目的是為了達到感知上的一致性。

數值：L*表示亮度，a*表示從紅色至綠色的范圍，b*表示從黃色至藍色的范圍。

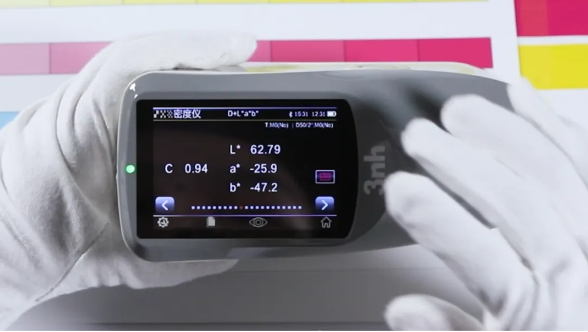

2.D+CIE L*a*b*

用途：可在相同結果區域查看指定密度結果和L*a*b*

數值：設置密度顏色將顯示指定印刷油墨（C、M、Y或K）或主導光譜密度響應。

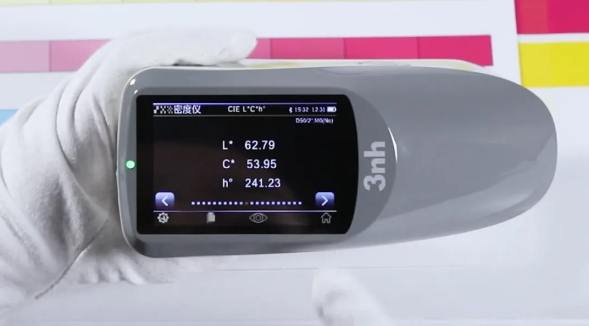

3.CIE L*C*h*

用途：等同于CIE L*a*b*色彩空間

數值：L*C*h*是圓柱坐標系統，L*指亮度，但C*指顏色飽和度，h*為色相色調角

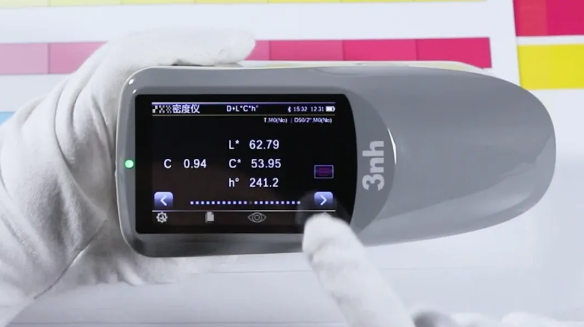

4.D+CIE L*C*h*

用途：可在相同結果區域查看指定密度結果和L*C*h*

數值：設置密度顏色將顯示指定印刷油墨（C、M、Y或K）或主導光譜密度響應。

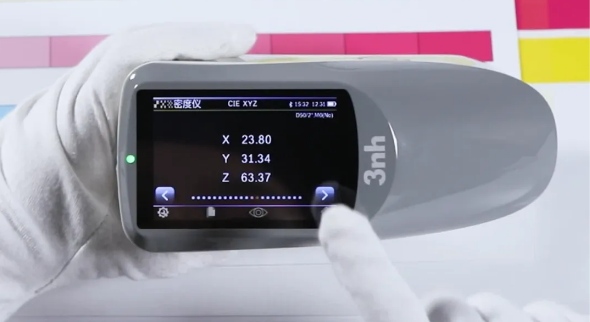

5.CIE XYZ

用途：代表XYZ顏色空間，是基于人類顏色視覺的直接測定，并充當很多其他色彩空間的定義基礎

數值：Y刺激值表示顏色的亮度，同時亦表示色度；而X和Z刺激值只表示色度，不代表亮度。

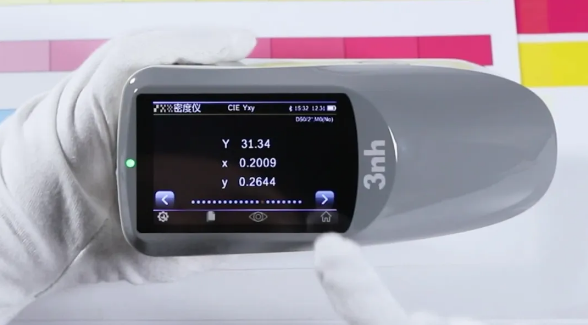

6.CIE Yxy

用途：代表XYZ顏色空間

數值：Y仍代表顏色的亮度，x和y是從XYZ值中計算而出的，為顏色的色品坐標。

CIE色度功能測量方法

 1 選擇L*a*b*、D+CIE L*a*b*、CIE L*C*h*、D+CIE L*C*h*、CIE XYZ或CIE Yxy色度功能

 2 輕觸左下角設置圖標，進入設置編輯界面

 3 測量樣品

 4 查看數據

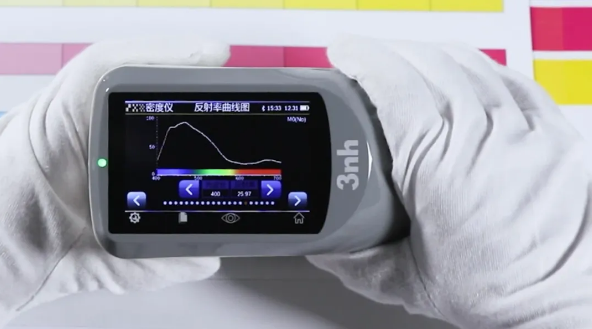

 二 反射率曲線圖

用途

用曲線圖的形式直觀顯示測量數據的反射率。

樣品和標準用不同顏色顯示：白色為樣品、藍色為標準。

通過輕觸翻頁按鈕，當前測試樣品光波波長、試樣反射率、試樣反射率差值（基本比較模塊中）以間隔10nm的間隔進行切換。

測量方法

 1 選擇“反射率曲線圖”功能

 2 測量樣品

 3 查看數據

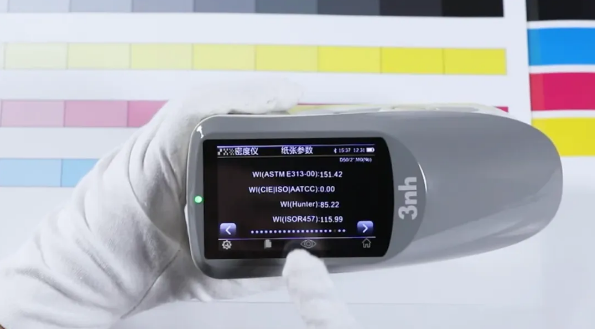

三、紙張參數

用途

可報告黃度、白度數據。根據功能設置，可設置顯示1至4行數據。

黃度：用于評估黃色和近黃色樣品，樣品測量數字和黃度的目測等級相對應。

白度：用于評估白色和近白色樣品，樣品測量數字和白度的目測等級相對應。

紙張參數設置：輕觸紙張參數測量界面左下角設置圖標，可選擇測試后出現的紙張參數，如圖所示。

測量方法

 1 選擇“紙張參數”功能

 2 測量紙張樣品

 3 查看數據

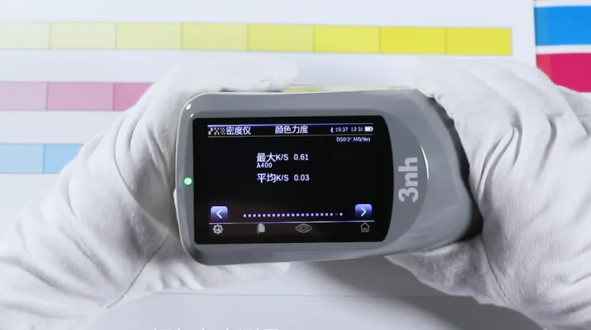

四、顏色力度

用途

絕對色彩力度K/S值，是對色彩濃度的測量。

要確定色彩力度，必須首先選擇一個可用的計算方式：

最大K/S：在光譜曲線上的最小反射點計算K/S。

平均K/S：通過取可視光譜中平均值來計算顏色力度。

然后，選擇用于確定顏色力度的油墨類型。用戶可以選擇透明油墨、不透明油墨或紡織品染料。

測量方法

 1 選擇“顏色力度”功能

 2 按需求測量紙張

 3 測量樣品

 4 查看數據

五 不透明度

用途

不透明度也叫遮蓋度，此功能用于確定一種給定油墨或材料的不透明度如何。

當在白色或黑色基材上印刷時，它能看出給定樣品亮度的變化。

當油墨在兩種基材上測量之后，將提供遮蓋度百分比結果（0=完全透明，100%=完全不透明）

測量方法

 1選擇“不透明度”功能

2測量樣品在遮蓋度卡片上的黑色部分

3 測量樣品在遮蓋度卡片上的白色部分

 產品推薦

YD系列分光密度儀的色度功能請以實物為主，某些色度功能是部分型號所特有的（如：YD5050）。
