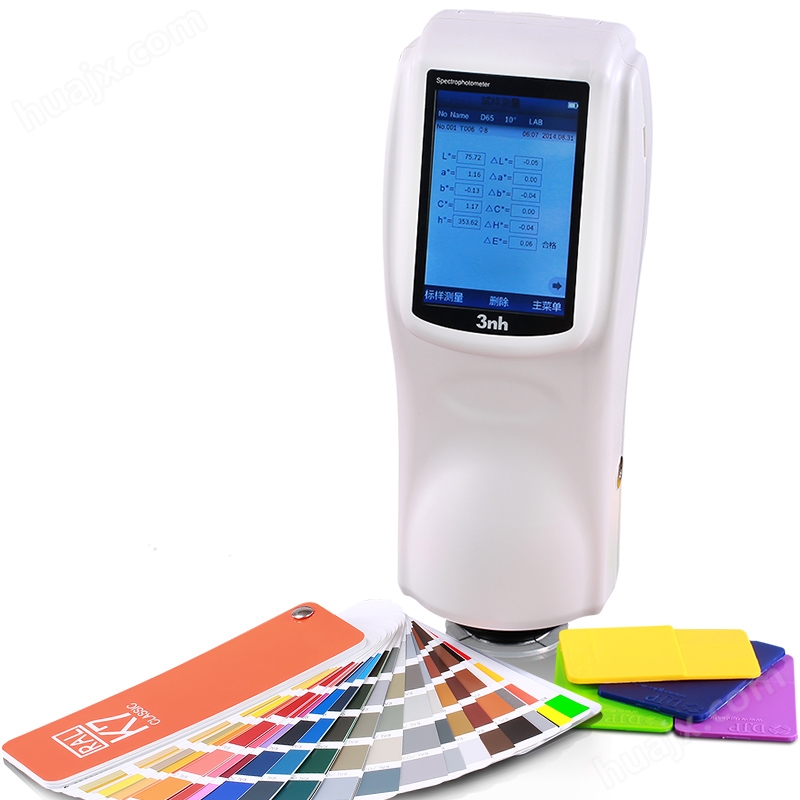

交通路標測量模塊分光測色儀NS808
交通標識分光測色儀NS808
專用于交通路標、標線、反光膜的亮度因數、色品坐標測量
采用45/0幾何光路結構
內含GB 2893、GB/T 18833標準色
可手動自定義多邊形矩形容差
獲取產品報價產品介紹
NS808交通路標測量模塊色彩色差儀
通常給出一塊顏色區域(多個色品坐標點)和亮度因數要求,在D65/A光源和45/0幾何條件下,判定樣品是否落在對應的顏色區域內,借此判定樣品是否滿足標準規定的色度要求。

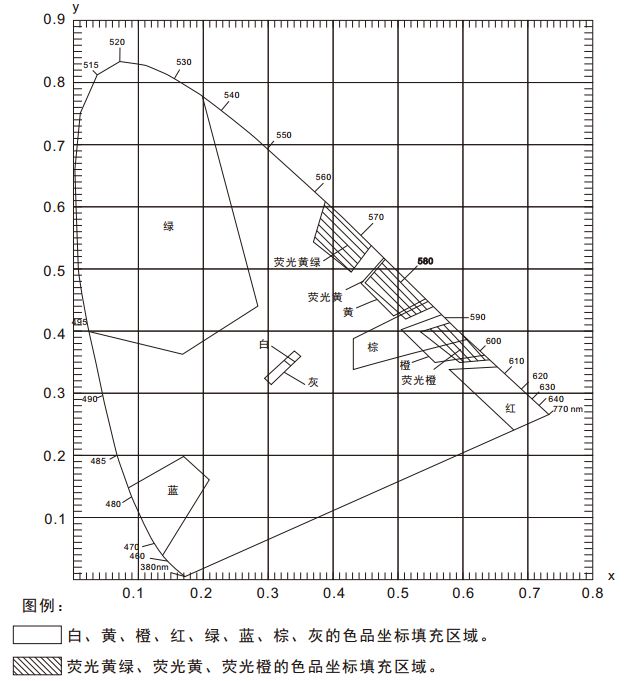

在《GB2893安全色》、《GB/T18833道路交通反光膜》等相關標準中,通常給出一塊顏色區域(多個色品坐標點)和亮度因數要求,在D65/A光源和45/0幾何條件下,判定樣品是否落在對應的顏色區域內,借此判定樣品是否滿足標準規定的色度要求。由于顏色區域為多邊形,如下圖所示,導致使用普通的分光測色儀無法完成判定。NS808測色儀配合SQCT軟件的交通路標測量模塊則可以輕松解決這方面的問題。
一、菜單介紹和測試準備
NS808交通路標專用分光測色儀內置D65/A/C/F2等多種光源,幾何光路結構為45/0(45°環形均勻照明0°接收),該儀器可以方便的測試各種反光膜的亮度因數、色品坐標、CIEL*a*b等色度數據;在道路交通路標測試方面、塑膠電子、油漆油墨、紡織服裝印染、印刷紙品、汽車、醫療、化妝品和食品等行業,在科研機構、實驗室領域均有廣泛應用。
1.1菜單介紹

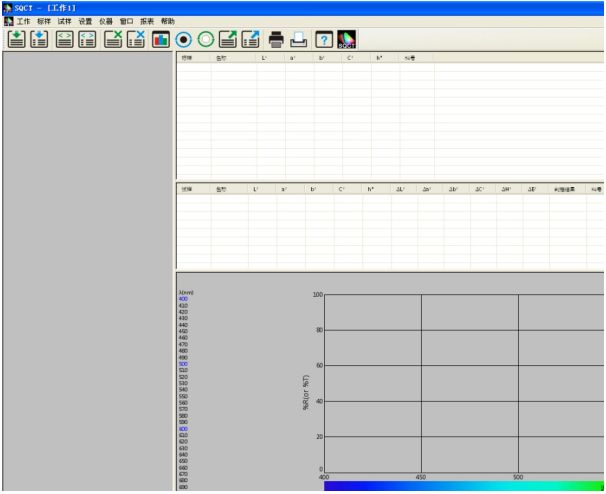

NS808的交通路標測試模塊主要是通過上位機軟件SQCT配合NS808儀器實現的。使用前需先安裝好SQCT上位機軟件,再連接NS808儀器,然后打開上位機軟件,默認為普通測試界面,如圖1所示,在該界面下可以完成CIEL*a*b、XYZ、ΔE*ab、ΔE*cmc、ΔE*00等色度數據的測試,詳細菜單和工具欄的介紹請參照該軟件自帶“色彩管理控制軟件使用說明書”,這里重點介紹交通路標測試模塊。
圖1

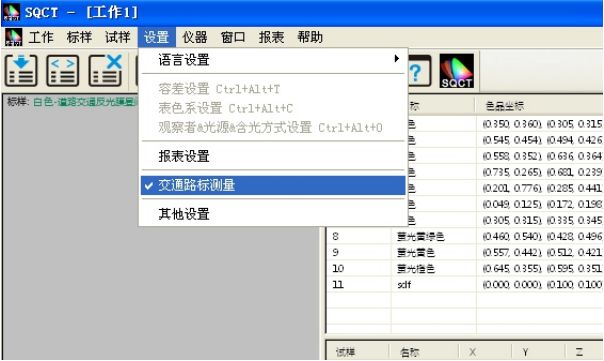

點擊“設置->交通路標測量”,則進入交通路標測試模塊,如圖2所示。點擊“標樣”,如圖3、4所示,該菜單下有“添加標準”“修改標準”“刪除標準”“道路交通反光膜GB/T18833”“安全色GB2893”“自定義”子菜單,這里詳細介紹這些子菜單。
圖2
圖3
圖4
(1)添加標準
在交通路標測試中,標樣通常是一塊顏色區域,我們稱之為“多邊形-容差標樣”,即依次順時針或逆時針輸入顏色區域各頂點(至少3點)色品坐標,軟件自行按照輸入順序連接各頂點,從而形成多邊形-容差標樣。

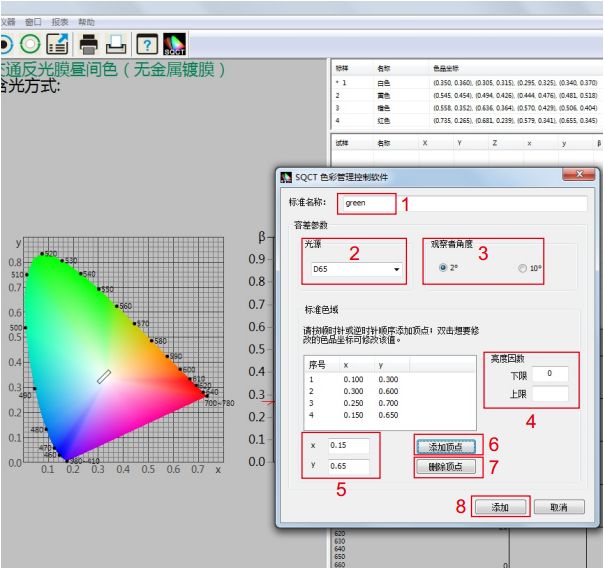

如圖5所示,在位置1處輸入標樣名稱,位置2處選擇光源種類(默認為D65),位置3處選擇觀察者角度(默認為2度),位置4處輸入亮度因數(除熒光物質外,普通反射樣品亮度因數大于0小于1,即0<β<1)。在位置5處輸入色品坐標點,然后點擊“添加頂點”按鈕,則新輸入的色品坐標點出現在標準色域框內,重復上述步驟,依次輸入各色品坐標點;對于輸入錯誤的色品坐標點,先在標準色域框內選中,然后點擊“刪除頂點”按鈕,則刪掉該頂點。全部輸入完畢,點擊位置8處“添加”按鈕,則完成“多邊形-容差標樣”建立。

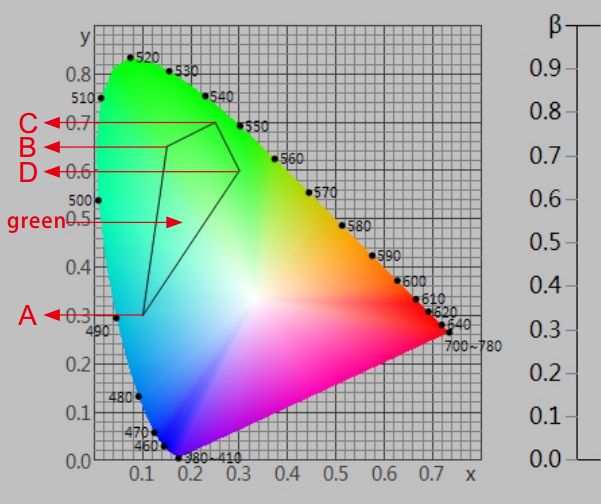

如圖5、6所示,建立一個名叫“green”的“ABCD”多邊形-容差標樣。
注:輸入各色品坐標頂點時,請務必按照顏色區域圖形的順時針或逆時針順序依次輸入。
圖5
圖6
(2)修改標準

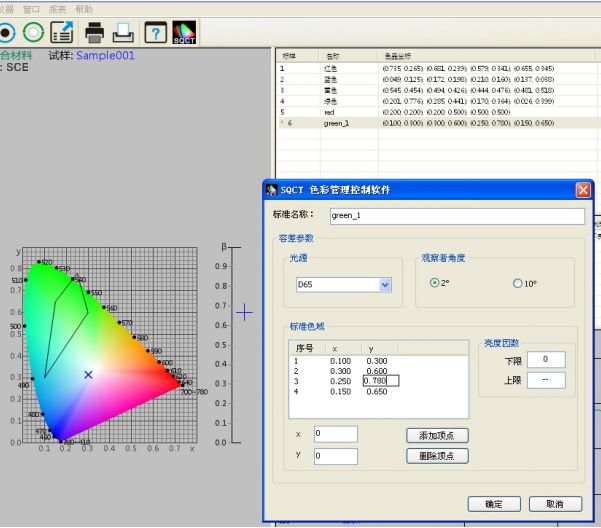

如圖7所示,修改上面建立的名稱為“green”的多邊形-容差標樣,先選中該標準,然后可以修改“標準名稱”“光源”“標準觀察者角度”“亮度因數”“色品坐標”,修改完畢,點擊“確定”按鈕,則修改生效。
(3)刪除標準
在標樣區域先選中一條或多標樣,然后點擊“刪除標準”,則刪除所選中標樣。
(4)道路交通反光膜GB/T18833
針對國內交通路標使用較多的標準GB/T18833,SQCT軟件將該標準中的標準色域納入其中,客戶只需根據自己需要進行選擇即可。

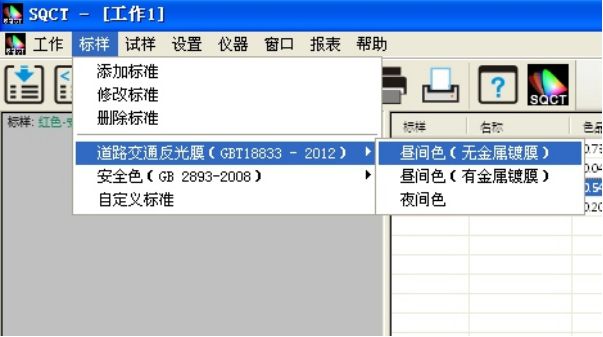

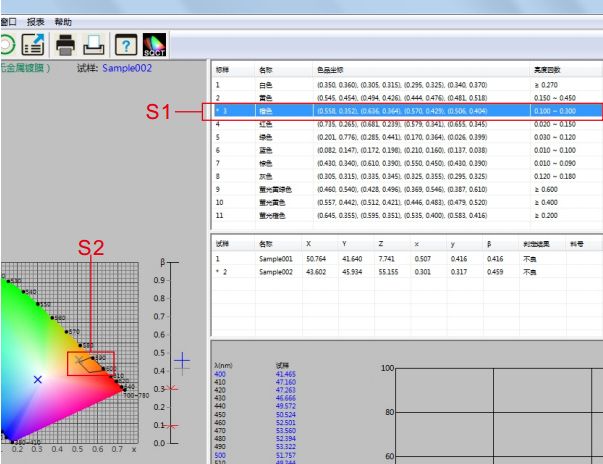

假設我們需要標準GB/T18833中的無金屬鍍膜類型中的橙色(晝間色)作為多邊形-容差標樣(對應標準GB/T18833中的表8第六行),我們僅需要依次點擊“標樣->道路交通反光膜GB/T18833->晝間色”即可,如圖8、9所示,S1區顯示橙色對應的色品坐標點,S2區顯示對應的多邊形-容差標樣。
在“道路交通反光膜GB/T18833”的基礎之上,我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作,將“道路交通反光膜GB/T18833”改成我們需要的多邊形-容差標樣。
圖8
圖9
(5)安全色GB2893針對國內交通路標使用較多的標準GB2893,SQCT軟件將該標準中的標準色域納入其中,客戶只需根據自己需要進行選擇即可,方法同菜單“道路交通反光膜GB/T18833”。
在“安全色GB2893”的基礎之上,我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作,將“安全色GB2893”改成我們需要的多邊形-容差標樣。
(6)自定義標準
針對“道路交通反光膜GB/T18833”“安全色GB2893”要求的情況下,我們可以使用“自定義標準”。

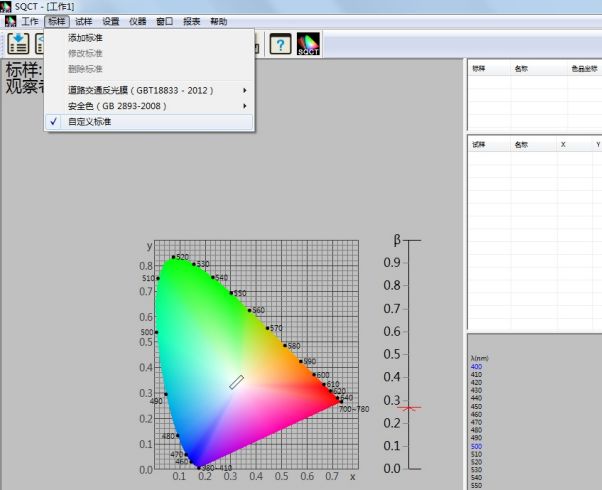

如圖10所示,點擊“標樣->自定義標準”,在標樣顯示區域被清空,我們通過“標樣->添加標準”建立自己的多邊形容差標樣。
圖10
1.2測試準備
(1)正確安裝SQCT上位機
軟件按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”進行軟件安裝。
(2)NS808儀器上電、開機
按照“分光測色儀使用說明書”對儀器進行上電、開機。
(3)NS808從菜單按鈕處啟動通訊,SQCT與NS808通訊成功
按照“分光測色儀使用說明書”通過USB連接電腦,實現NS808與SQCT的通訊。
(4)通過SQCT對儀器依次進行白板校正和黑桶校正
按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”依次對儀器進行白校正和黑校正。
數據測試
2.1測試流程
在做好測試準備的前提條件下(白板、黑板校正完畢),通常先建立多邊形-容差標樣,然后進行試樣測試,再判定該試樣是否落在多邊形-容差范圍內,打印該試樣的測試數據或是導出該試樣測試數據,保存測試數據,以備下次調用。
2.2判定樣品的色度數據是否滿足多邊形-容差標樣實例
譬如如何判定藍色試樣是否在《GB/T18833-2012道路交通反光膜樣》所規定的藍色區域內(無金屬鍍層,晝間反光膜顏色),按照下面的步驟,將依次完成測量和判定。
(1)建立多邊形-容差標樣

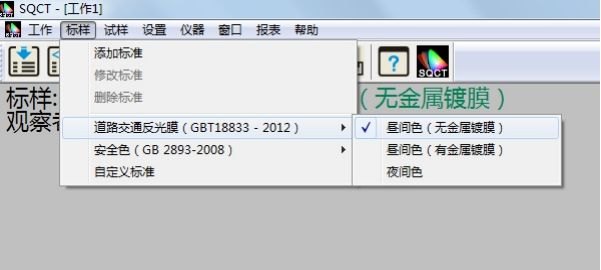

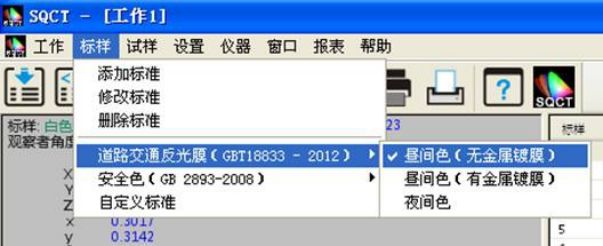

SQCT直接將《GB/T18833-2012道路交通反光膜樣》的多邊形顏色區域做入軟件中,可以直接從菜單中選擇,“標樣->道路交通反光膜GB/T18833->晝間色(無金屬鍍膜)”如圖11所示。

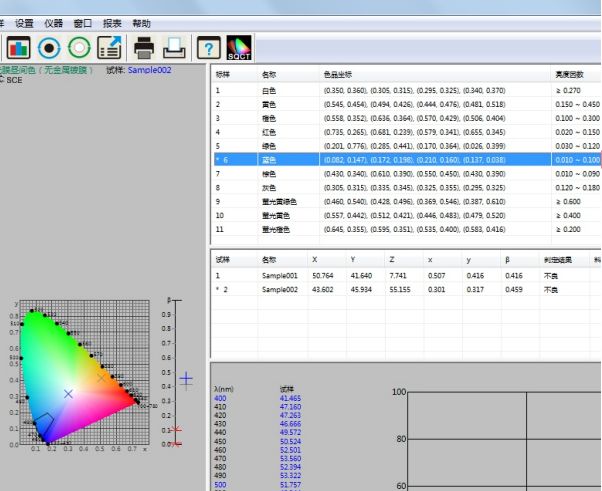

雙擊標樣區域的藍色,如圖12中是S3所示部分,使藍色為當前標樣,藍色多邊形-容差標樣(《GB/T18833-2012道路交通反光膜樣》規定的藍色區域)則顯示在S4部分。
圖11
圖12
(2)用NS808進行試樣測試

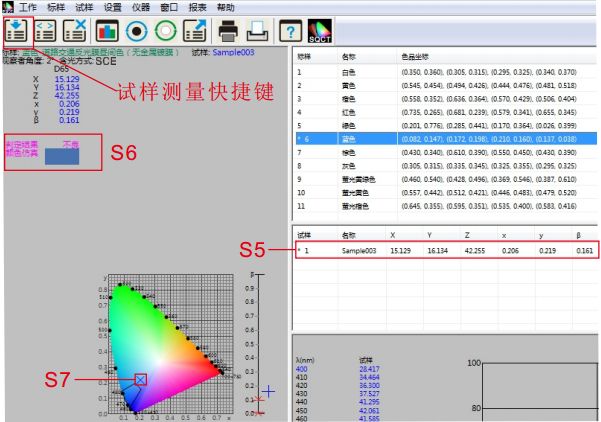

將測試樣品放在NS808測量口徑上,貼緊,鼠標點擊試樣測試快捷工具,如圖13所示。大約1.5秒時間,完成測試,測試數據如圖13中S5所示,在色品坐圖中的位置如S7所示,仿真及判定結果如S6部分所示。

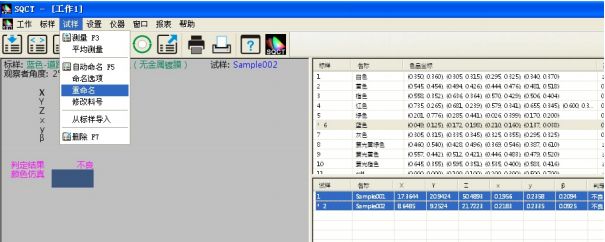

同時可以通過“試樣->重命名/刪除”對測試試樣進行重命名和刪除操作。
圖13
圖14
(3)試樣測試數據處理

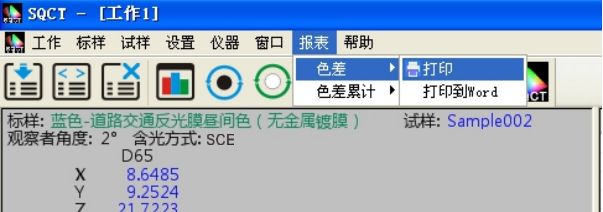

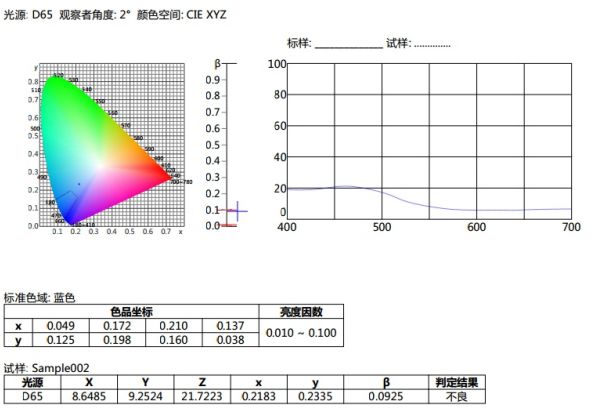

對試樣的測試結果可以通過打印菜單生成測試報表,選中要打印的試樣和標樣,執行“報表->色差->打印/打印到word”或“報表->色差累計->打印/打印到word”,將測試結果打印出來,如圖15、16所示。

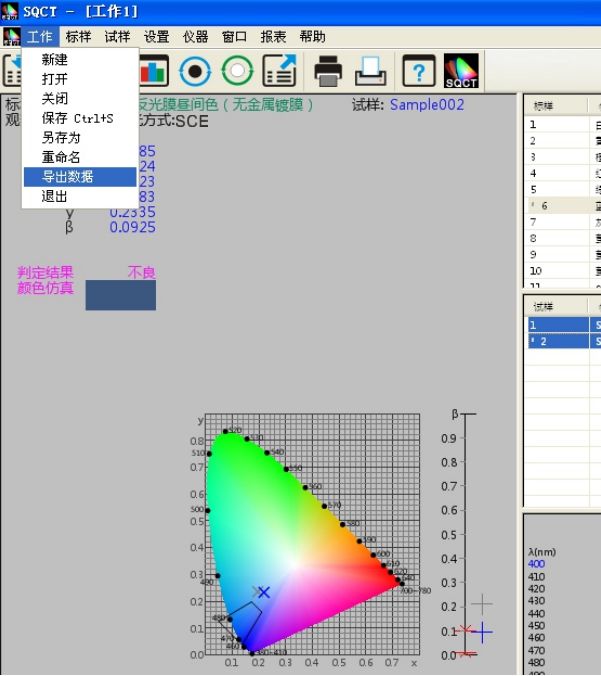

同時可以將測試結果以EXCEL表格形式導出來,選中要打印的試樣和標樣,執行“文件->導出數據”,將測試結果以csv格式導出來,然后可以用EXCEL等打開,進行數據處理,如圖17所示。
圖15
圖16
圖17
(4)保存測試數據
對于本次測試結果,可以通過保存,使本次的測量數據和配置文件以工程的形式保存下來,以方便后面調用。

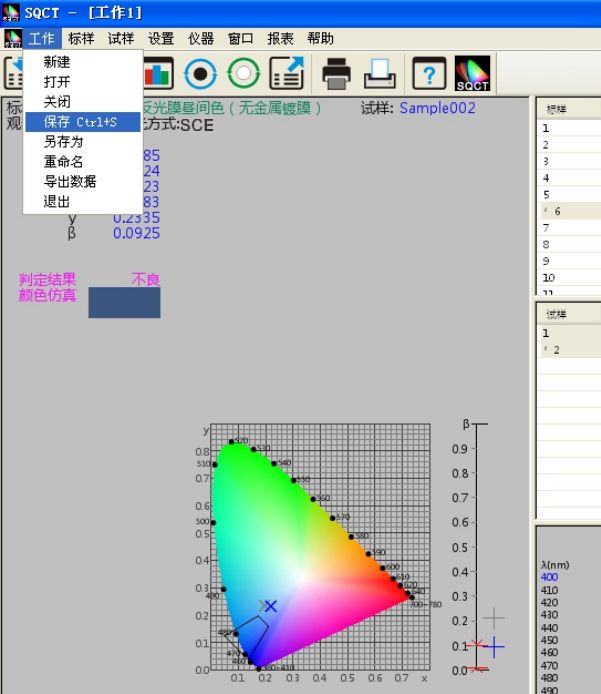

執行“文件-保存/另存為>”,則將本次測試數據和配置文件以“*.job”形式保存下來,以便后面調用,如圖18所示。
圖18
產品規格
NS808分光測色儀技術規格 | |
產品型號 | NS808 |
照明方式 | 45/0(45環形均勻照明0°接收); 符合標準CIE No.15,GB/T 3978,GB 2893,GB/T 18833. |
特性 | 專用于交通路標、標線、反光膜的亮度因數、色品坐標測量,內含GB 2893、GB/T 18833標準色,可手動自定義多邊形矩形容差。 可用于塑膠電子、油漆油墨、紡織服裝印染、印刷等行業顏色傳遞和質量控制方面。 |
積分球尺寸 | Φ58mm |
照明光源 | 組合LED光源 |
感應器 | 硅光電二極管 |
測量波長范圍 | 400~700nm |
波長間隔 | 10nm |
反射率測定范圍 | 0~200% |
測量口徑 | Φ8mm |
顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV |
色差公式 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00 v |
其它色度指標 | WI(ASTM E313,CIE/ISO,AATCC,Hunter), YI(ASTM D1925,ASTM 313), TI(ASTM E313,CIE/ISO), 同色異譜指數Mt, 粘色牢度,變色牢度,力份,遮蓋度 |
觀察者角度 | 2°/10° |
觀測光源 | D65,A,C,D50,D55,D75,F1,F2,F3,F4,F(xiàn)5,F(xiàn)6,F7,F8,F9,F(xiàn)10,F11,F12 |
顯示 | 光譜圖/數據,樣品色度值,色差值/圖,合格/不合格結果, 顏色偏向 |
測量時間 | 1.5s |
重復性 | 分光反射率:標準偏差0.1%以內(400~700nm:0.2%以內): 色度值:ΔE*ab 0.04以內(預熱后,以間隔5s測量白板30次平均值) |
臺間差 | ΔE*ab 0.2以內(BCRA系列Ⅱ 12塊色板測量平均值) |
尺寸 | 長X寬X高=90X77X230mm |
重量 | 約600g |
電池電量 | 鋰電池,8小時內5000次 |
照明光源壽命 | 5年大于160萬次測量 |
顯示屏 | TFT 真彩 3.5inch,電容觸摸屏 |
接口 | USB |
存儲數據 | 標樣1000條,試樣10000條 |
操作溫度范圍 | 0~40℃(32~104°F) |
存儲溫度范圍 | -20~50℃(-4~122°F) |
標準附件 | 電源適配器、充電器、鋰電池、說明書、品質管理軟件(官網下載)、數據線、黑白校正筒、保護蓋、腕帶 |
可選附件 | 微型打印架、粉末測試盒 |
注: | 如有變更,恕不另行通知 |
產品特點
a.交通路標顏色觸手可得;
b.優美的外觀造型與符合人力力學的結構設計完美結合;
c.標準45/0幾何光學結構,符合CIE,ISO,ASTM,DIN相關標準,準確性無可比擬;
d.超大3.5英寸電容觸摸屏純屏設計界面,友好的操作界面,非凡的操作體驗;
e.兩種標準觀察者角度,多種光源模式,多種表色系,符合多種標準的色度指標,滿足各種客戶對顏色測量的需求;
f.重復精度ΔE*ab 0.04以內,臺間差ΔE*ab 0.2以內,穩定的測試性能;
g.大容量存儲空間,可存儲10000條以上測試數據;
h.PC端軟件有功能強大的功能擴展;
i.較高硬件配置,融入多項創新技術。
