測量塑膠五金色差儀器-陣列分光測色儀ST系列
?陣列分光測色儀ST系列是一種用于測量塑膠、五金、油漆等多種材料色差的精密儀器。? 采用硅光二極管陣列(雙40陣列)傳感器和國際通用的D/8照明觀測條件,能夠提供準確的顏色測量和品質控制。ST系列儀器廣泛應用于塑膠電子、油漆油墨、紡織服裝印染、印刷、陶瓷等多個行業,特別適用于熒光樣品的測量?。
0.15△E*ab
儀器臺間差
1.5 sec
測量時間
三口徑
測量孔徑
滿足各行業需求

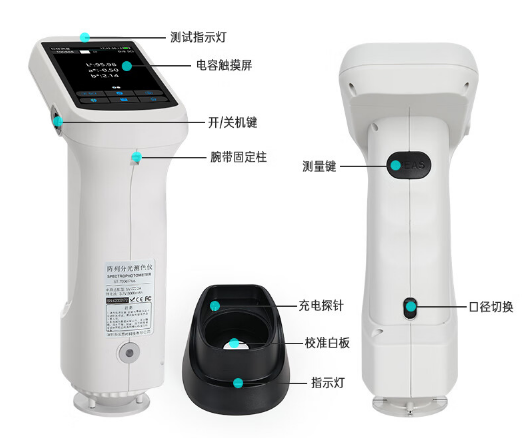

攝像頭取景定位
可清楚觀察被測量區域
陣列分光測色儀ST-700d內置攝像頭取景定位,通過攝像頭實時取景,
能精準判斷出物體被測部位是否為目標中心,提高了測量效率和準確性。

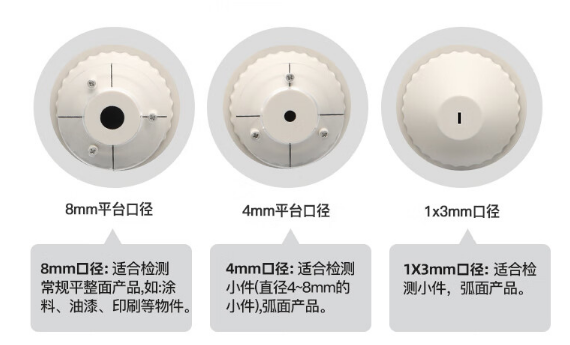

配置3種口徑切換
更大滿足樣品測量需求
陣列分光測色儀ST-700d出廠標配Φ8mm平臺口徑、Φ4mm平臺口徑、
1x3mm口徑共三個測量口徑,滿足了大部分特殊樣品的測量需求。

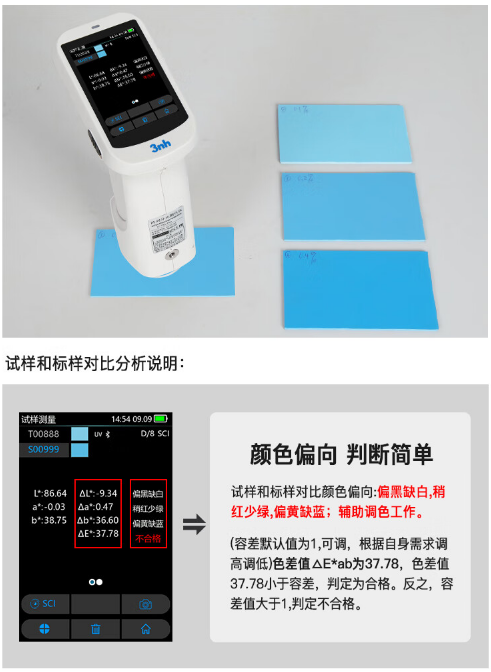

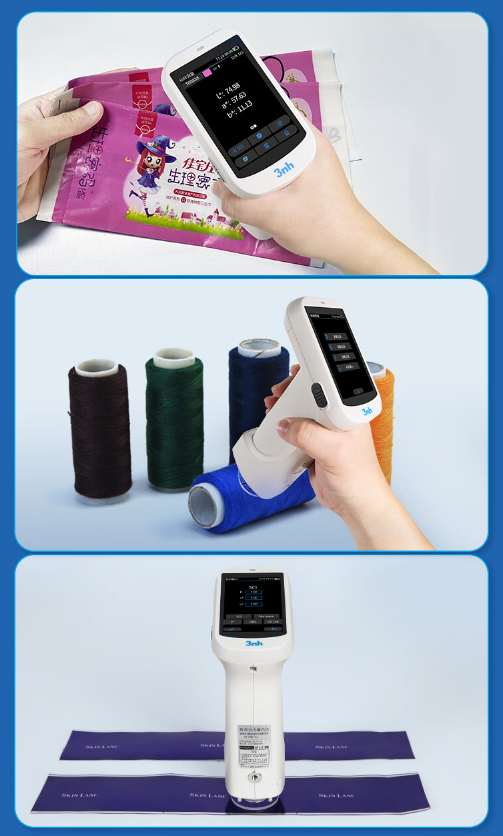

實際測量案例

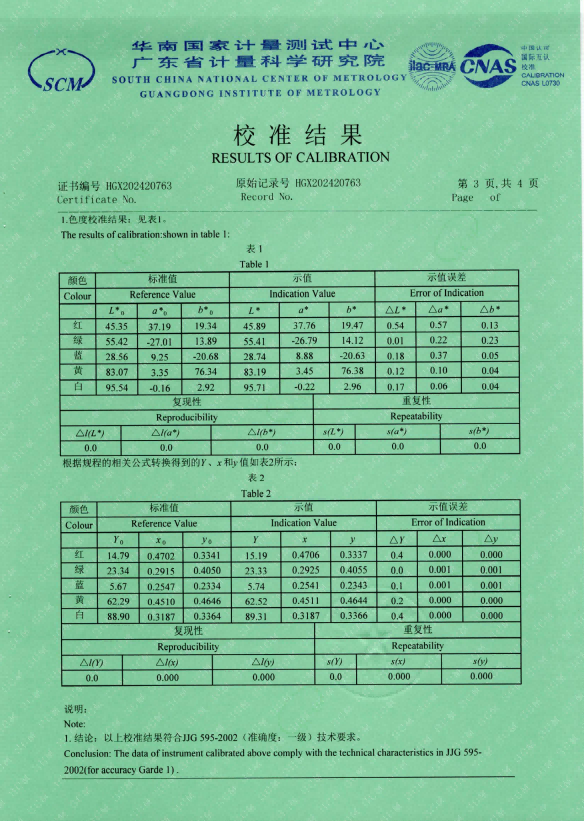

優秀的臺間差與重復性
重復性△E*ab≤0.01,臺間差△E*ab≤0.15
采用內置硅光電二極管陣列(雙列40組)感應器和工業級MCU,強大的數據處理能力保障了測量數據的穩定性和準確性,
重復性△E*ab輕松控制在0.01以內。數據穩定可靠,確保多臺設備測量數據的一致性,可用于配色和精確顏色傳遞。

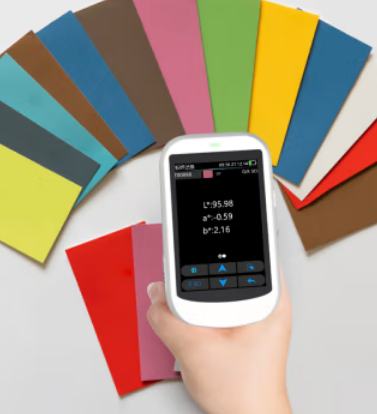

實現快速批量檢測
測量時間僅約1.5s
測量精準、簡單、快速。

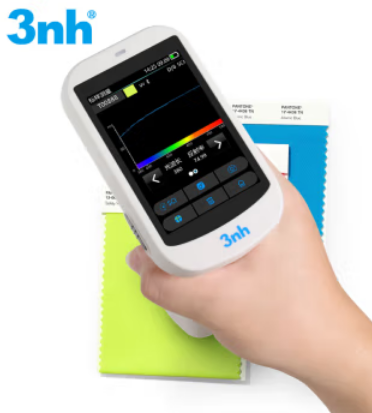

提供41種觀察光源
含UV光源,熒光樣品也可輕松測量
1、提供41多種觀測光源,可以滿足不同測量條件下的特殊測量需求;支持定制光源。
2、含UV光源,在含有熒光的材料表面測色,陣列分光測色儀ST-700d依然可以提供穩定客觀的反射率數據。
3、采用400~700nm全波段均衡LED光源,在可見光范圍內有充足的光譜分布保證了儀器測量結果的準確性。

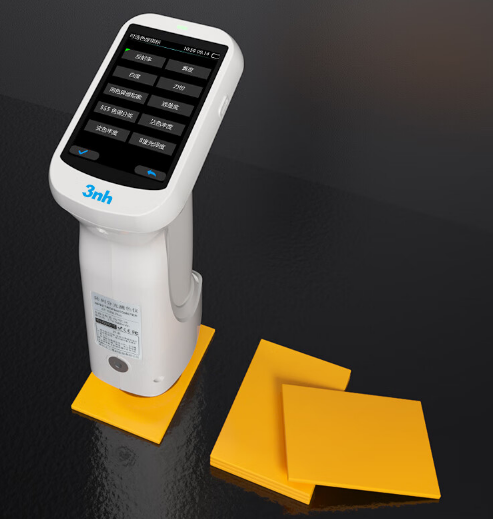

14種顏色測量指標
(部分功能功能通過上位機實現)
光譜反射率,白度,黃度,同色異譜指數Mt,沾色牢度,變色牢度,
力份(染料強度,著色力),遮蓋度8度光澤度,555色調分類,黑度(My,dM),色密度CMYK(A,T,E,M),Tint(ASTM E313-00),色密度,孟賽爾

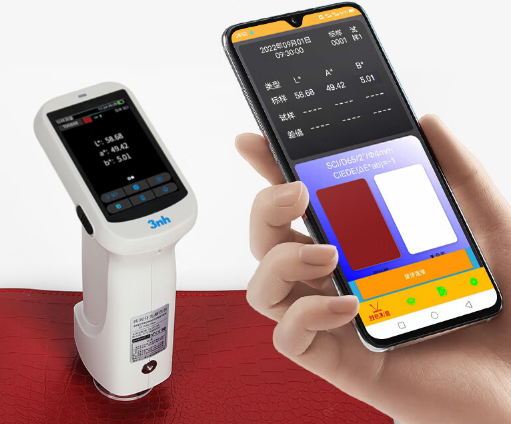

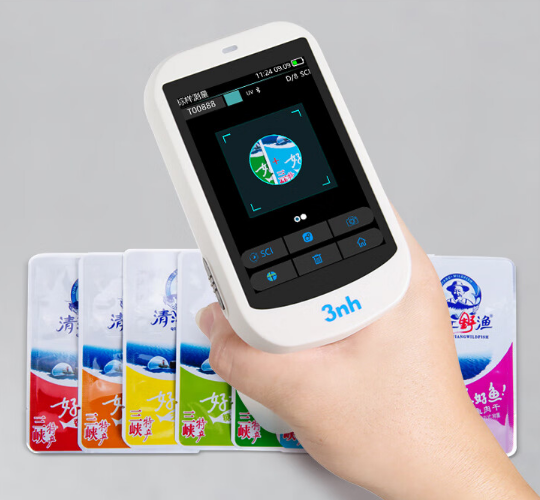

支持連接手機測量
Android、IOS、Windows、微信小程序、鴻蒙系統
√App中測色差,顏色仿真更直觀√App中可添加標樣數據√App中分享測試數據
√App中創建個人色彩數據庫,錄入印刷、涂料、紡織等色卡信息√App中海量存儲顏色信息√App中可以在多套色卡中查找最相近的顏色

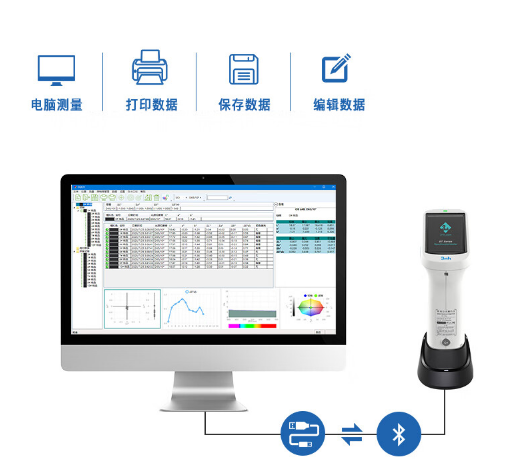

強大PC端色彩管理軟件
陣列分光測色儀ST-700d可使用色彩管理系軟件,通過藍牙或USB線連接分光測色儀。
方便用戶顏色管理數據化,比較分析顏色差別,生成測試報告,提供多種色空間測量數據,定制化客戶的顏色管理工作。

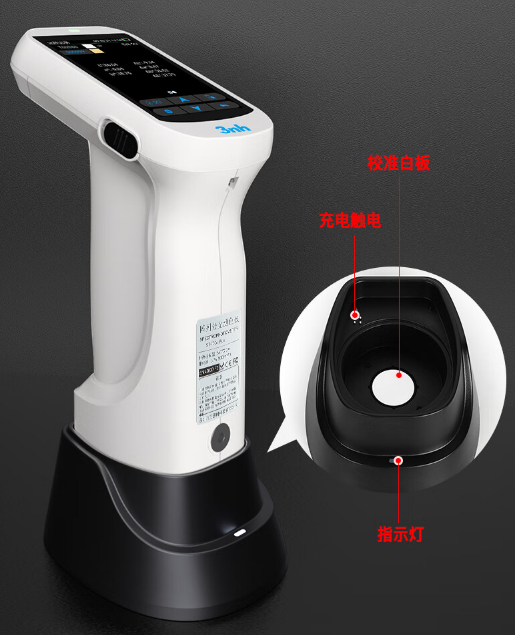

智能校準底座校準充電兩不誤
陣列分光測色儀ST-700d配置智能校準底座,可進行非接觸式自動白板校驗,
采用專業級標準白板反射率R%≥95%表面均勻性好,穩定性高,可獲得重復的準確數據。
核心技術
您身邊的顏色管家,專業顏色管理20余載
1、硅光二極管陣列(雙40陣列)傳感器
更大面積的雙40陣列傳感器,強光不會飽和、弱光靈敏度更高和較寬的光譜響應范圍,
保證了儀器測量速度、準確性、穩定性和一致性,掌握核心技術,與國際標準同一平臺,實現完好兼容。

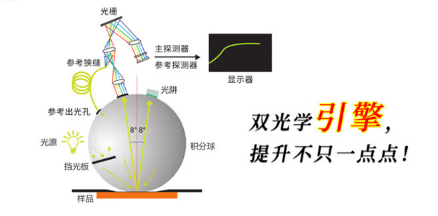

2、雙光路系統測色更精準
雙光路系統,可見光范圍內光學分辨率小于10nm,可同時測量樣品SCI、SCE光譜。
產品規格
產品名稱 | 陣列分光測色儀ST-700d Plus | 陣列分光測色儀ST-700d |
照明方式 | D/8(漫射照明,8方向接收) SCI/SCE測量;包括UV/排除UV測量 符合標準CIE No.15,GB/T 3978,GB 2893,GB/T 18833,IS07724-1,ASTM E1164,DIN5033 Teil7 | |
積分球尺寸 | φ40mm | |
照明光源 | 組合全光譜LED光源,UV光源 | |
分光方式 | 平面光柵分光 | |
感應器 | 大面積硅光電二極管陣列(雙列40組) | |
測量波長范圍 | 360~780nm | 400~700nm |
波長間隔 | 10nm | |
反射率測定范圍 | 0~200% | |
測量口徑配置 | 五口徑:8mm平臺+8mm尖嘴+4mm平臺 +4mm尖嘴+1*3mm | 三口徑:8mm平臺+4mm平臺+1*3mm |
定位方式 | 穩定片定位+攝像頭取景定位 | |
白板檢驗方式 | 非接觸式自動白板校驗 | |
含光方式 | 司時測試SCI/SCE | |
顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsel(C/2) | |
色差公式 | △E*ab,△E*uv,△E*94,△E*cmc(2:1),△E*cmc(1:1),△E*00,DIN△E99,△E(Hunter) | |
其它色度指標 | 光譜反射率,白度(ASTM E313-00,ASTM E313- 73,CIE/ISO,AATCC,Hunter,TaubeBergerStensby), 黃度(ASTM D1925,ASTM E313-00,ASTM E313-73) 同色異譜指數Mt,沾色牢度,變色牢度,力份(染料強度,著色力),遮蓋度 8度光澤度,555色調分類,黑度(My,dM),色密度CMYK(A,T,E,M),Tint(ASTM E313-00),色 密度,孟賽爾(部分功能功能通過上位機實現) | |
觀察者角度 | 2/10° | |
觀測光源 | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9, F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,ID50,ID65,LED-B1,LED-B2,LED-B3,LED- B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共計41種 光源,部分通過上位機/APP實現) | |
顯示 | 光譜圖/數據,樣品色度值,色差值/圖,合格/不合格結果,顏色仿真,顏色偏向 | |
測量時間 | 約1.5s | |
重復性 | 色度值:MAV/SCI,△E*ab 0.02以內(預熱 校正后,以間隔5s測量白板30次平均值) 分光反射率:MAV/SCI,標準偏差0.07%以 內(400~700nm) | 色度值:MAV/SCI,△E*ab 0.022以內(預熱校正 后,以間隔5s測量白板30次平均值) 分光反射率:MAV/SCI,標準偏差0.07%以內 |
臺間差 | MAV/SCI,△E*ab 0.18以內(BCRA系列Ⅱ 12塊色板測量平均值) | MAV/SCI,△E*ab 0.2以內(BCRA系列Ⅱ 12塊色 板測量平均值) |
顯示精度 | 0.01 | |
測量方式 | 單次測量,平均測量(2~99次) | |
內存 | APP海量存儲 | |

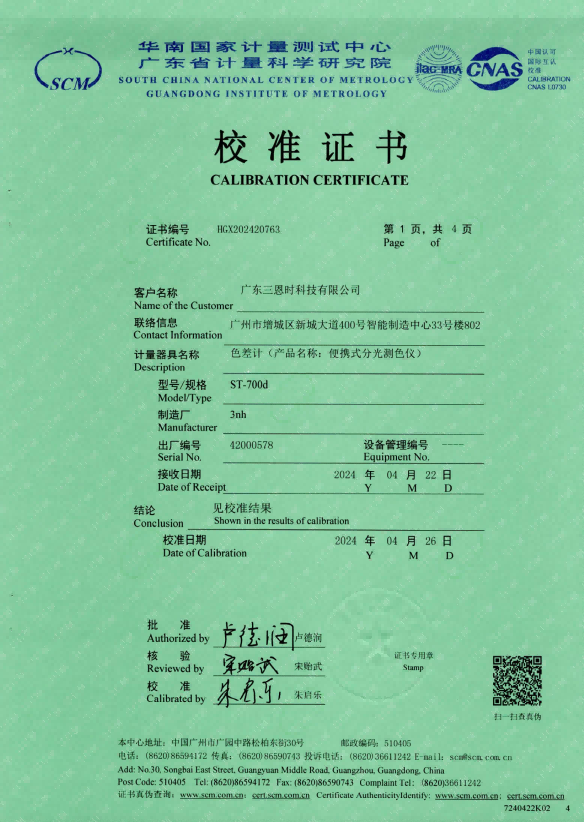

準確性保證 | 保證一級計量合格 | |
尺寸 | 長X寬X高=114X70X208mm | |
重量 | 約435g(不含校正座) | |
電池電量 | 鋰電池,3.7V,5000mAh,8小時內8500次 | |
照明光源壽命 | 10年大于150萬次測量 | |
顯示屏 | TFT真彩3.5inch,電容觸摸屏 | |
接口 | USB,藍牙Q5.0 | |
存儲數據 | 標樣500條,試樣20000條(一條數據可同時包括SCI/SCE),APP/PC海量存儲 | |
軟件支持 | Andriod,IOS,Windows,微信小程序,鴻蒙 | |
語言 | 簡體中文,Englsh,繁體中文 | |
操作溫度范圍 | 0~40℃,0~85%RH(無凝露),海拔:低于2000m | |
存儲溫度范圍 | -20~50℃,0~85%RH(無凝露) | |
標準附件 | 電源適配器、數據線、說明書、品質管理軟件(官網下載)、校正盒、保護蓋、腕帶、測量口 徑 | |
可選附件 | 微型打印機、粉末測試盒 | |
注 : | 技術參數僅為參考,以實際銷售產品為準 |
產品特點
1.雙模式SCI/SCE,攝像頭取景定位
2.APP/PC海量存儲保證一級計量合格
3.10種顏色測量空間,41種觀測光源
4.(可定制光源,部分通過上位機/APP實現)
5.全光譜LED光源、UV光源
6.(含UV光源,可用于熒光樣品的測量)
7.支持多軟件:Andriod、IOS、Windows
